硬质合金刀片
您当前的位置 : 首 页 > 产品世界 > 扒皮模具

YT5 扒皮模 Φ30xΦ20x12

产品属性

  • 所属分类:扒皮模具
  • 产品编号:1573806533
  • 浏览次数:0
  • 发布日期:2021-08-28
  • 产品概述
  • 性能特点
  • 技术参数

硬质合金板材

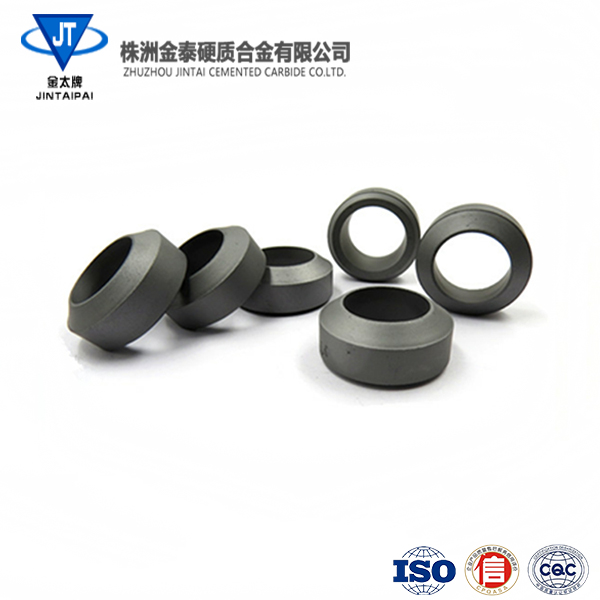

扒皮模


   ☆ 扒皮模具是用于剥去铜、铝、钢材等等材料表面的氧化层、赃物或其他涂层等,也称剥皮模、刨模。

   ☆ 要求模具刃口锋利,不能崩口掉边,能承受一定的冲击其工作原理与车削类似。

   ☆ 根据不同材质,模具刃口角度与结构有所不同,材质硬度越高,0角越小。制造时要求模具刃口高度宽度一致。

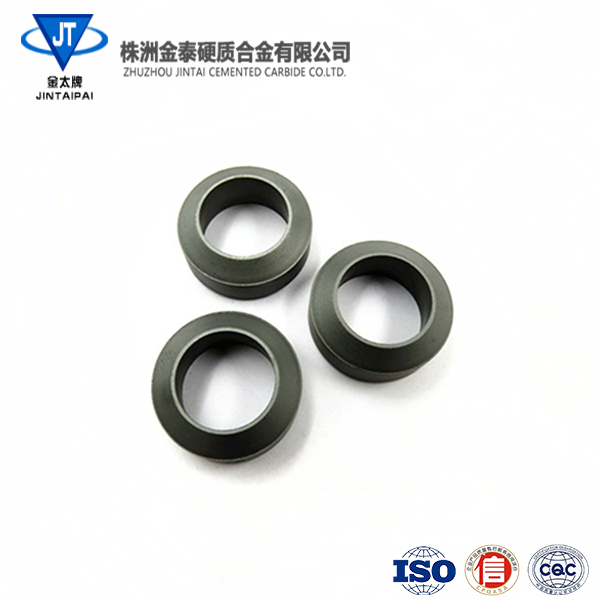

扒皮模

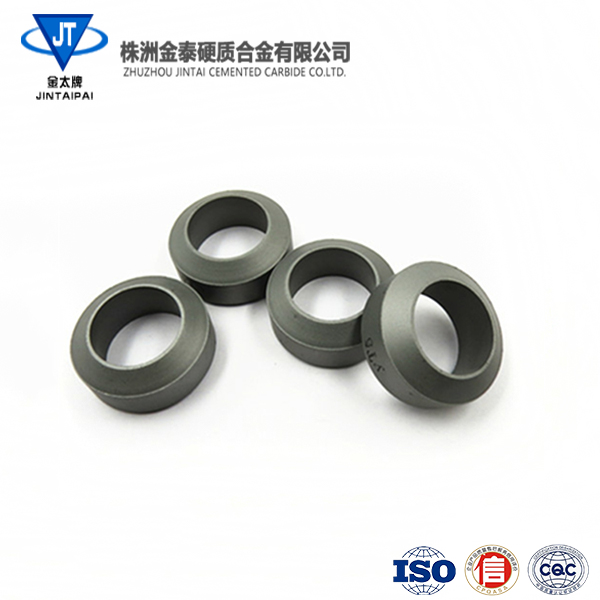

扒皮模


☆ 扒皮模、剥皮摸:可生产6mm-70mm硬质合金扒皮模,寿命长,一致性好,高耐磨性和耐冲击性。

☆ 不炸模:采用含量99.95%以上纯度原生料钨粉为主要原材料,杂质含量极低,不炸模。

☆ 使用寿命长:原料采用独 家配方工艺,加入耐磨元素材料,扒皮模具使用寿命大大提升。

☆ 加工成本更低:产品孔型周正,外形尺寸公差余量小,加工成本更低。

☆ 交货快捷:各种型号模具齐全,生产周期迅速。

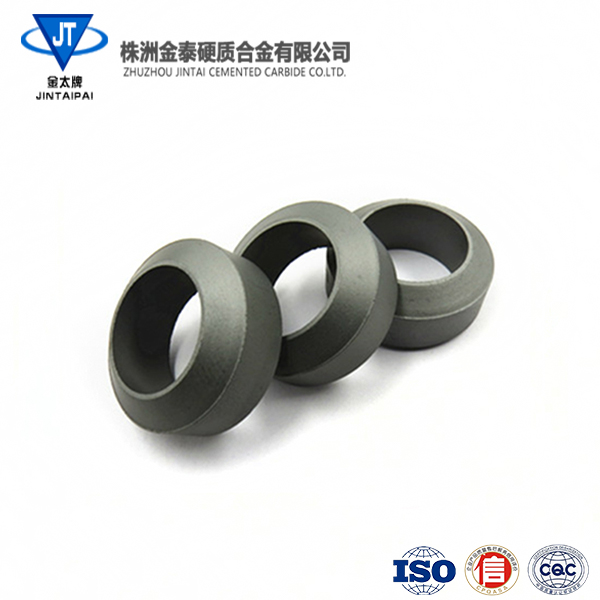

扒皮模

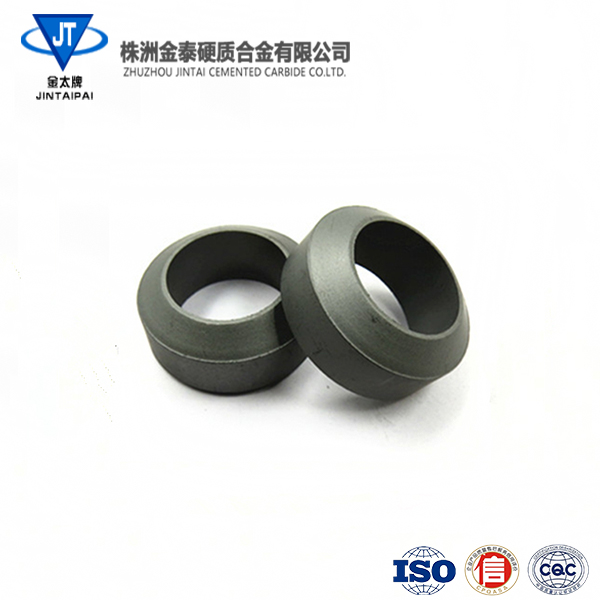

扒皮模

扒皮模


使用原理与说明:

扒皮模☆ 扒皮拉伸是运用金属的切削原理,用环形刀刃的模具刨(刮)方法去除型材表面的起皮、夹灰、飞边等氧化层、脏化层或其他涂层的机械加工方法,扒皮后型材表面呈现金属光泽。

☆ 扒皮模已在管棒材生产中广泛应用,根据扒皮模的使用方法与结构,生产使用中需注意以下几个方面:

(1) 扒皮模的定径带是核心,是稳定扒皮拉伸的关键。定径带长度根据孔径大小以1~5mm为宜,定径带表面粗糙值小于0.2μm,否则因扒皮模定径带表面粗糙,易引起拉力增大、拉断和划伤型材表面。

(2) 扒皮模刃口角度一般α值为12~30°,α角度太小刃口不锋利,α角度太大,刃口强度不够,易产生刃口掉块,缩短其寿命。一般紫铜、黄铜、白铜、铝等有色金属管棒的扒皮以α角度为30°为宜,一般黑色金属的扒皮以α角度为15°为宜。

(3) 扒皮模外刃口α角的作用:一是减小扒皮屑的运动阻力,便于排屑;二是外刃口表面粗糙度应小于0.2μm,尽量减小其摩擦阻力。

(4) 扒皮模的扒皮量一般为0.1~0.2mm,扒皮量过厚易损坏模具刃口,浪费被扒材料;扒皮量太少易出现扒不起或单边现象。

  (5)扒皮模的安装要牢固,模具的刃口与拉拔方向垂直,并保证与拉拔中心同心。

现我公司可生产0.8mm-80mm硬质合金扒皮模, 圆形、异型均可生产, 可根据客户提供图纸要求生产加工。



扒皮模


扒皮模


扒皮模


扒皮模


扒皮模

扒皮模具产品特点:

扒皮模具是用于剥去铜、铝、钢材等等材料表面的氧化层、赃物或其他涂层等,也称剥皮模、刨模。要求模具刃口锋利,不能崩口掉边,能承受一定的冲击其工作原理与车削类似。根据不同材质,模具刃口角度与结构有所不同,材质硬度越高,0角越小。制造时要求模具刃口高度宽度一致。




扒皮模

标签

上一篇:YT5 扒皮模 Φ8xΦ4x62020-01-19
下一篇:没有了

最近浏览:

首  页             走进金泰             产品世界             技术领域             资讯动态             公司优势              联系我们

株洲金泰硬质合金有限公司

硬质合金刀片 地址:湖南省株洲市荷塘区金山工业园枫丹南路18号

硬质合金模具 电话: 黄经理  177 7331 8062

硬质合金长条 邮箱:2433116560@qq.com

硬质合金长条

微信扫一扫-关注

 硬质合金模具

微信扫一扫-关注
